Recâblage de la Baie Informatique

Introduction

Le recâblage de la baie réseau de l'agence Bouygues Energies & Services a été l'une des premières missions techniques qui m'a été confiée à mon arrivée dans l'entreprise. Cette tâche m'a permis d'appliquer un ensemble de compétences techniques tout en découvrant une approche plus rigoureuse du travail en autonomie.

Face à une infrastructure réseau devenue extrêmement désorganisée avec le temps, l'objectif était de restructurer complètement le câblage pour améliorer la lisibilité, faciliter la maintenance et garantir la stabilité du réseau de l'agence.

Transformation de la baie

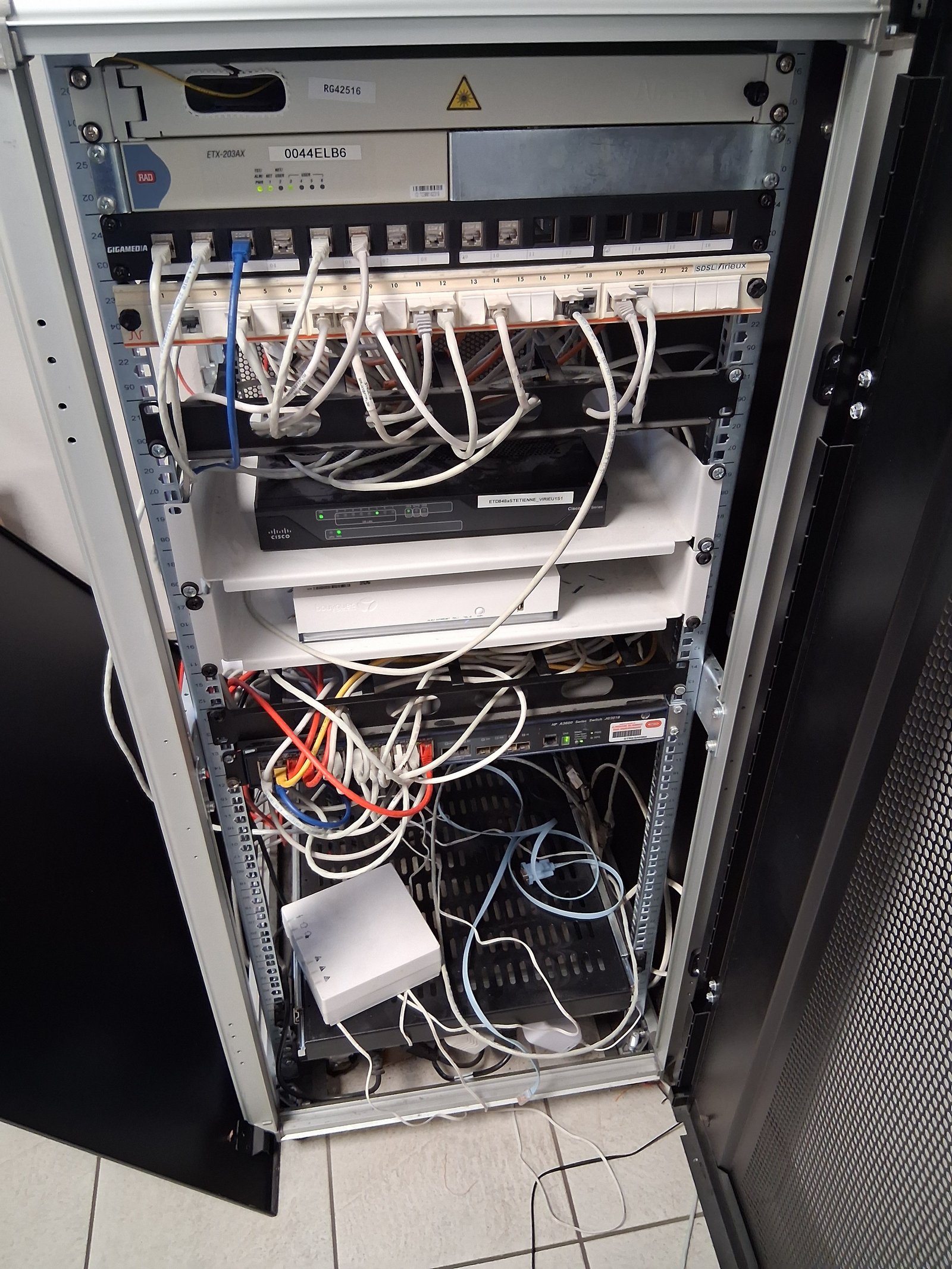

Comparaison avant/après du recâblage complet de l'infrastructure réseau.

Apprentissages Critiques Mobilisés

• AC 21.03 : Déployer des postes clients et des solutions virtualisées adaptées à une situation donnée. Restructuration de l'infrastructure réseau avec optimisation de l'architecture physique.
• AC 21.06 : Travailler en équipe pour développer ses compétences professionnelles. Collaboration avec les équipes pour valider les choix techniques et assurer la continuité de service.
• AC 22.01 : Déployer et caractériser des systèmes de transmission complexes. Mise en œuvre d'un câblage structuré respectant les normes de transmission.
• AC 22.05 : Être capable de questionner un cahier des charges R&T. Analyse critique de l'infrastructure existante et proposition d'améliorations techniques.

Compétences développées

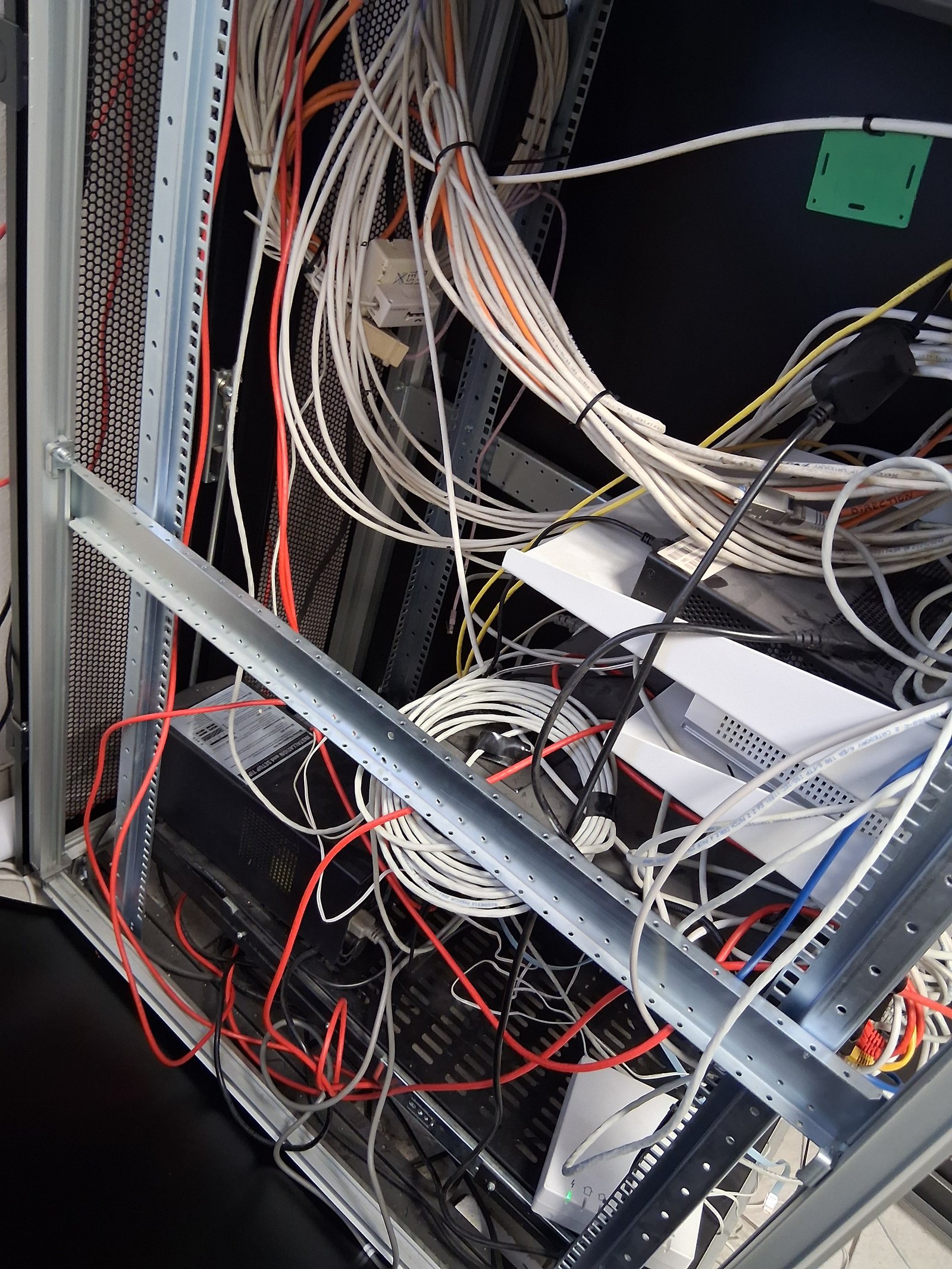

Application de méthodologies rigoureuses et renforcement de l'autonomie technique.

État Initial et Problématique

Diagnostic de l'Infrastructure Existante

La baie informatique de l'agence, avec le temps, était devenue extrêmement désorganisée et présentait plusieurs problématiques majeures :

Cartographie Préliminaire

Avant toute intervention, j'ai réalisé une cartographie complète de l'infrastructure existante pour comprendre l'architecture réseau en place :

Analyse de l'existant

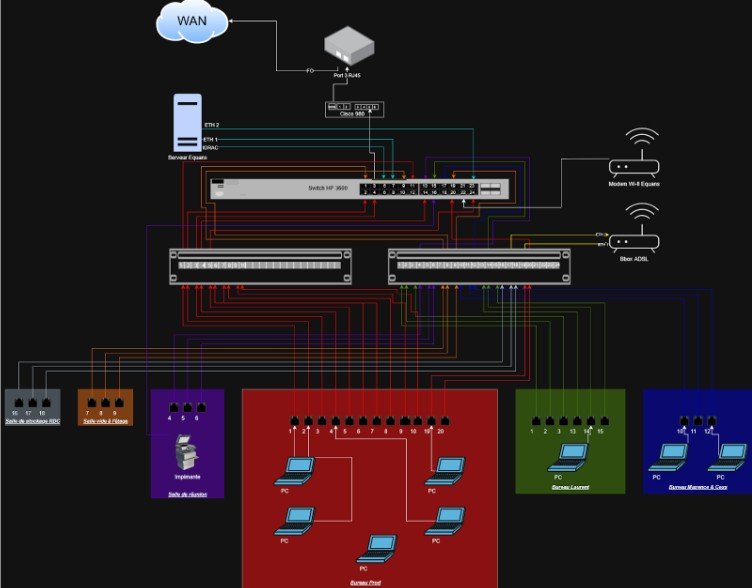

Schéma de l'infrastructure réseau avant restructuration avec identification des problèmes.

Contraintes Techniques et Organisationnelles

Limitations Imposées

Un élément important à prendre en compte était que le matériel actif (switchs, routeurs, box) appartient à Equans, notre maison mère. Cette contrainte majeure a orienté l'approche du projet :

Bien que la situation ait pu justifier une restructuration complète du réseau via VLAN et segmentation, cette option n'était pas envisageable dans ce contexte. La remédiation s'est donc concentrée sur le câblage physique et l'identification claire des liaisons.

Conception du Nouveau Plan de Câblage

Méthodologie de Restructuration

Pour structurer l'intervention, j'ai élaboré un nouveau plan de câblage, validé en amont par mes encadrants. Cette phase de conception a été cruciale pour optimiser l'organisation future :

Architecture du Nouveau Câblage

Architecture optimisée

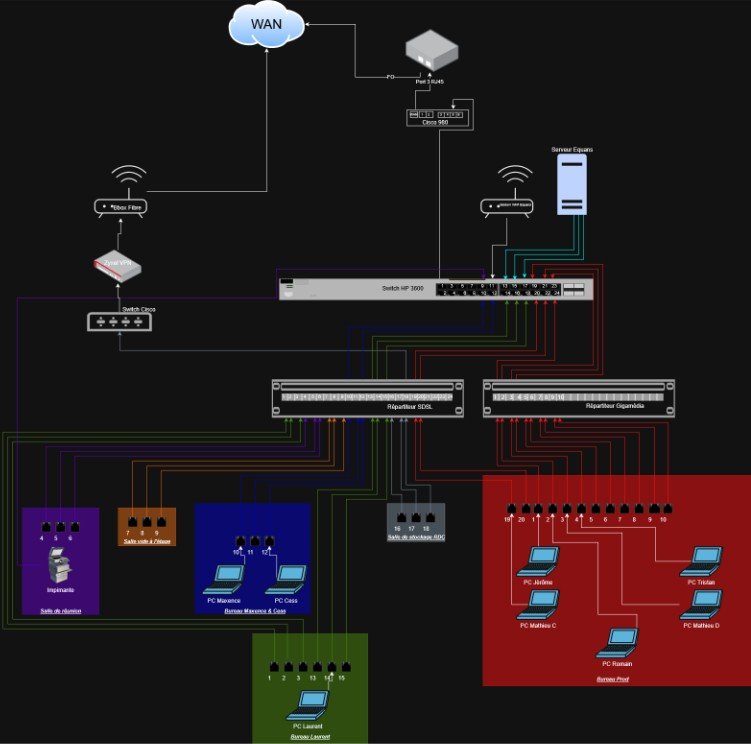

Schéma du nouveau plan de câblage avec codes couleur et organisation par zones.

Mise en Œuvre du Recâblage

Phases d'Intervention

Une fois le plan validé, j'ai entrepris le recâblage complet de la baie en suivant une méthodologie rigoureuse pour éviter toute interruption de service :

Bonnes Pratiques Appliquées

Mise en œuvre

Étapes du recâblage avec application des bonnes pratiques de câblage structuré.

Résultats et Améliorations

Transformation Réalisée

Après plusieurs heures de travail minutieux, la baie a été entièrement remise en ordre. Les améliorations apportées sont immédiatement visibles et facilitent grandement les opérations futures :

Métriques d'Amélioration

• ✅ Temps d'identification d'une liaison : De 15 minutes à 30 secondes
• ✅ Risque de déconnexion accidentelle : Éliminé complètement
• ✅ Capacité de la baie : Portes fermables, rangement optimisé
• ✅ Documentation : Plan de câblage 100% à jour et accessible
• ✅ Extensions futures : Ports libres identifiés et préparés

Résultat final

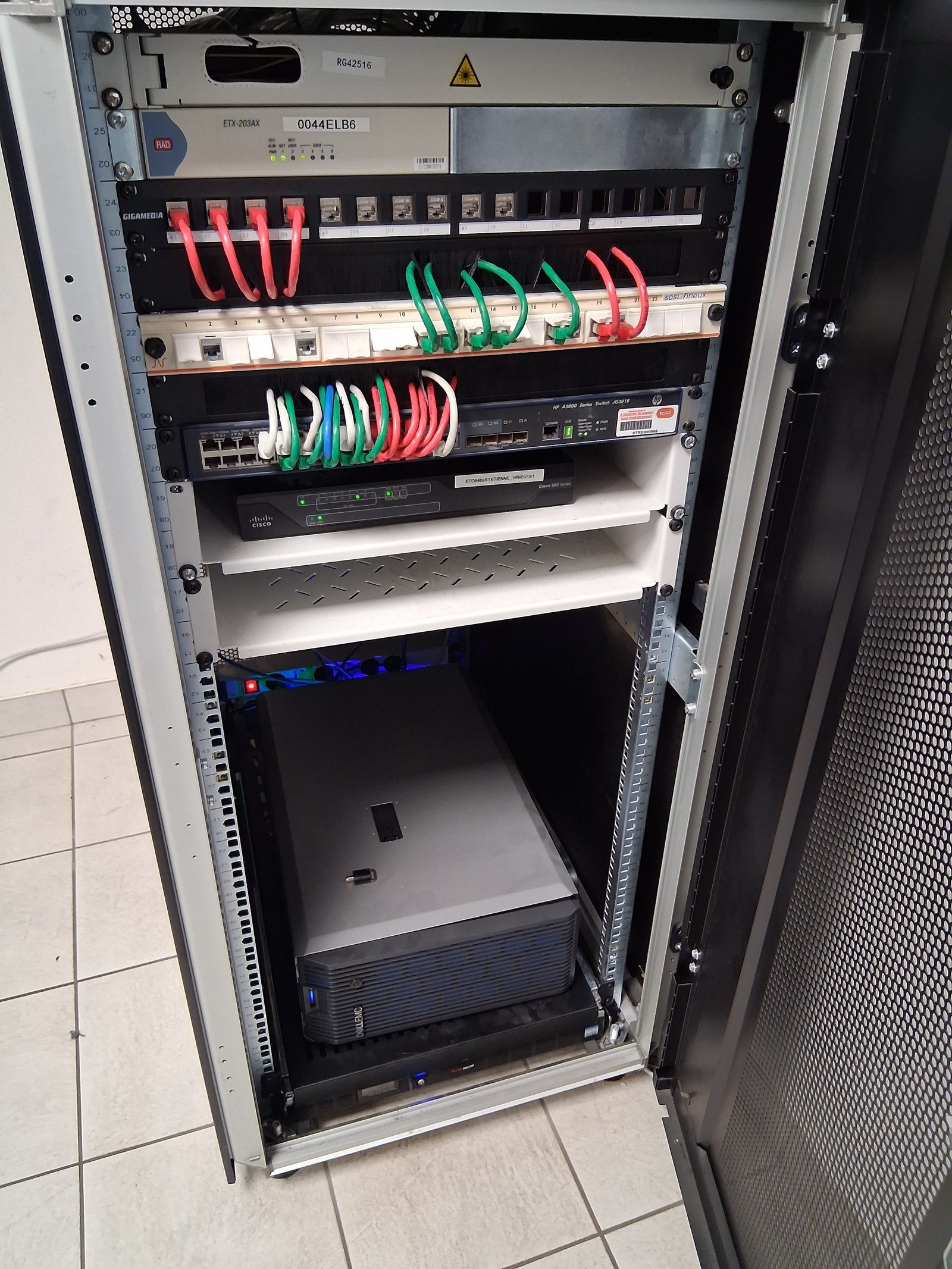

Baie informatique complètement restructurée avec câblage organisé et documentation complète.

Perspectives d'Évolution

Préparation aux Développements Futurs

À l'avenir, j'envisage de proposer l'ajout d'un pare-feu Zyxel entre notre LAN local et la box WAN actuelle. Cette évolution s'appuierait sur la nouvelle infrastructure câblée pour optimiser la sécurité :

Base Technique Solide

Le recâblage réalisé constitue une base technique solide pour ces évolutions futures. L'organisation par zones et la documentation complète facilitent :

• L'ajout de nouveaux équipements : Ports libres identifiés et préparés
• La segmentation réseau : Architecture physique adaptée aux VLAN futurs
• La maintenance évolutive : Interventions simplifiées et sans risque
• L'intégration de services : Infrastructure prête pour nouveaux projets

Technologies et Outils Utilisés

• Câblage : Câbles RJ45 Cat6, connecteurs certifiés, passe-câbles
• Organisation : Codes couleur, étiqueteuses, guides de câblage
• Documentation : Plans techniques, cartographie réseau, inventaires
• Test : Testeurs de continuité, vérificateurs de liaison
• Outils : Sertisseuses, dénudeurs, multimètres
• Normes : Standards de câblage structuré, bonnes pratiques industrielles
• Logiciels : Outils de schématisation, gestionnaires de documentation

Conclusion

Ce projet de recâblage a constitué une excellente introduction pratique à la gestion d'infrastructure réseau en environnement professionnel. Il m'a permis de mettre en œuvre une méthodologie rigoureuse de documentation et de structurer une intervention physique tout en tenant compte des contraintes techniques et organisationnelles.

L'amélioration drastique de l'organisation de la baie informatique a eu un impact immédiat sur l'efficacité des équipes techniques. Cette expérience m'a démontré l'importance d'une infrastructure bien conçue et documentée pour garantir la stabilité et l'évolutivité d'un réseau d'entreprise.

Au-delà des aspects techniques, ce projet m'a permis d'améliorer ma capacité à travailler en autonomie tout en garantissant un résultat utile et pérenne pour l'équipe. La préparation d'une base technique solide pour les évolutions futures illustre l'importance de la vision à long terme dans la gestion d'infrastructure.
